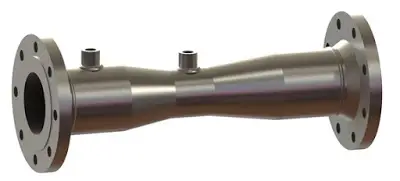

Venturimeter是什么?
风量计是一种用来测量流体流过管道的流速的装置。
文丘里仪主要部件
风量仪的主要部件有:
- 短的汇合部分:流体就是在文丘里的这部分会聚。
- 喉咙:它是位于文丘里的收敛部分和发散部分之间的部分。喉道的横截面比收敛和发散部分的横截面小得多。当液体进入喉部时，其速度增加，压力减小。
- 不同的部分:这是文丘里的部分(文丘里)，液体得到分流。
文丘里仪原理
文测仪的工作原理是基于伯努利方程的原理。
伯努利的声明:它指出，在一个稳定的，理想的流动不可压缩流体，在流体的任何一点的总能量是恒定的。总能量由压力能、动能和势能或基准能组成。
在数学上
这里所有的能量都是流体单位重量的能量。
流体通过第1段和第2段的伯努利方程为
建设

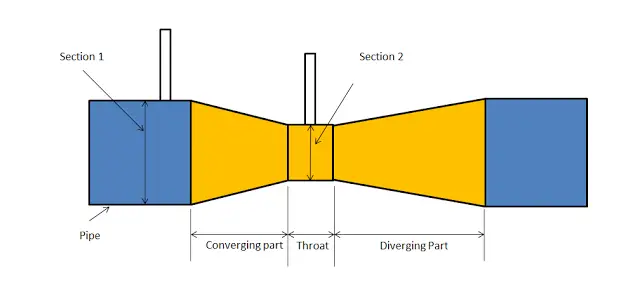

venturimeter的结构如下图所示:
它有三个主要部分
- 短收敛部分:它是一个锥形的部分，其半径随着我们的前进而减小。
- 喉咙:它是文丘里的中间部分。这里流体的速度增加，压强减小。它拥有最小的横截面面积。
- 不同的部分:在这部分流体发散。
工作
风量计是用来测量流经管道的流体的流速。让我们一步一步了解它是如何进行测量的。
- 这里我们考虑了两个截面，第一个在进气道，第二个在喉部。用这两段压头的差值来计算通过风量计的流量。
- 当水从入口部分进入时，即在汇聚部分，它汇聚并到达喉部。
- 喉部具有均匀的横截面面积和最小的横截面面积。当水进入喉道时，其速度增加，由于速度增加，压力下降到最小值。
- 现在在这两个部分有一个流体的压强差。在第1节(即在入口处，流体的压力最大，速度最小。在第2段(在喉部)，流体的速度最大，压力最小。
- 两个截面的压力差可以在两个截面的压力计上看到。
- 这个压差用来计算流体流过管道的流速。
还读:
通过文氏流量计的流速表达式

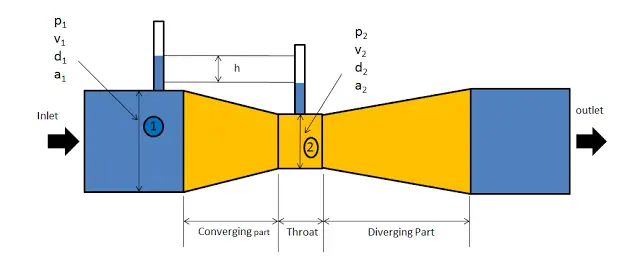

假定一个文测仪安装在水平管道上，流体(水)通过该管道流动，如下图所示。
设d1, p1, v1, a1分别为入口处的直径，入口处的压力，入口处的速度和截面1处的面积。
d2 p2 v2 a2是第2节对应的值。
在第1节和第2节应用伯努利方程
因为管子是水平的，所以z1 = z2
因此
(P1 - P2)/ρg是第1段和第2段的压头差，等于h
将h的值代入式(1)，得到
现在在第1节和第2节应用连续性方程
将v1的值代入式(2)求解，得到
放电
将v2的值代入上式
Q是理想条件下的理论放电。实际流量将小于理论流量。实际流量由公式给出
式中Cd为风量计系数，其值小于1。
