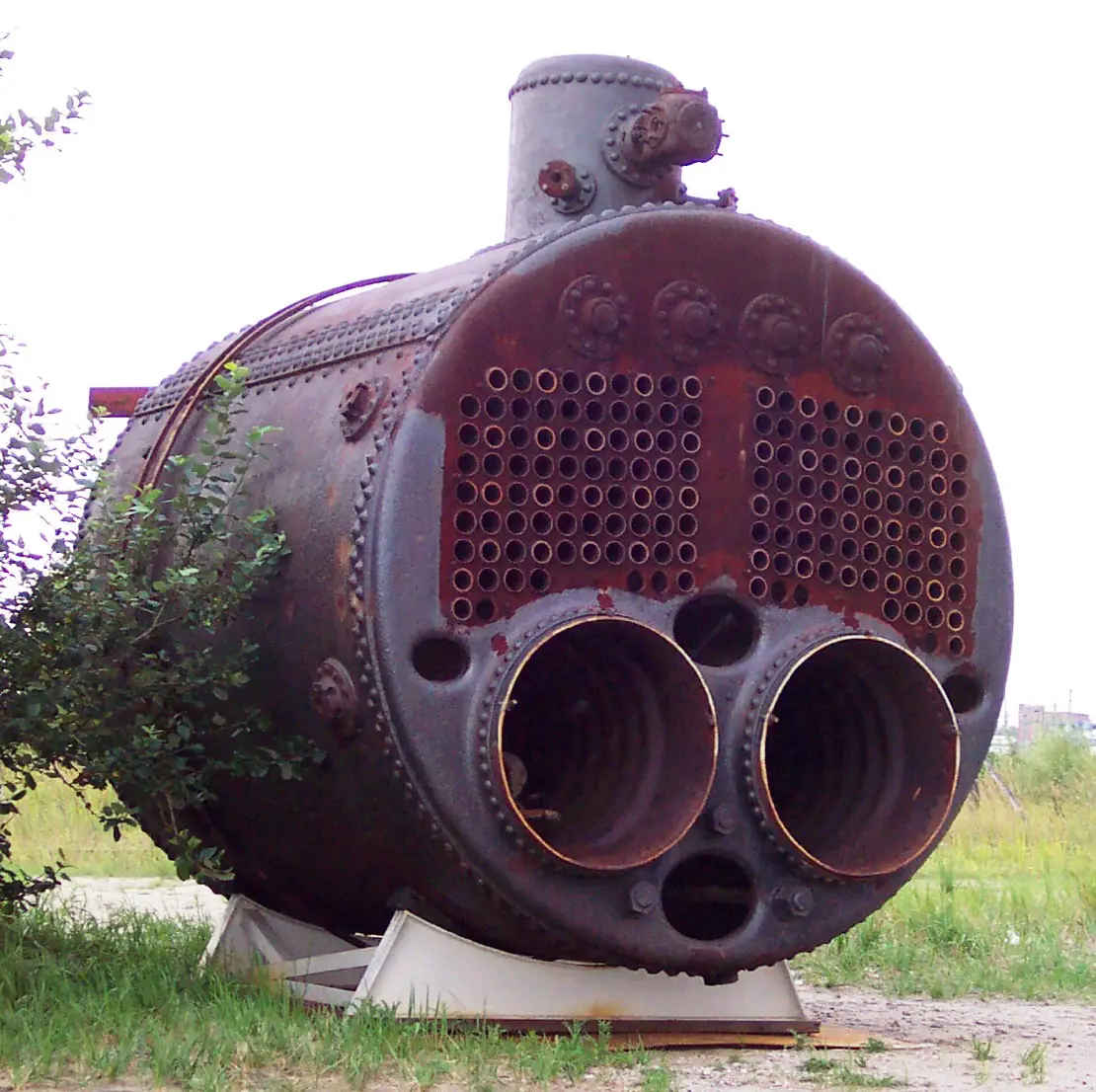

苏格兰船用锅炉

这是一个火管锅炉。它也是一种苏格兰或坦克类型锅炉用于海事工程。它被用于海洋工作的原因是它的紧凑性，操作效率和在任何类型的水中工作的能力。该锅炉不需要砌砖设置和外部烟道。

类型

它有两种类型:

1.单端
2.双头

单端苏格兰船用锅炉:

• 单端蒸汽锅炉的长度可达3.5米
• 单端蒸汽锅炉包含一个到四个熔炉，这些熔炉从锅炉的前端进入。

双端苏格兰船用锅炉:

• 双端蒸汽锅炉长度可达6.5米。
• 在双头苏格兰船用锅炉中，炉膛位于其两端。炉子的数量在两头2到4个不等。

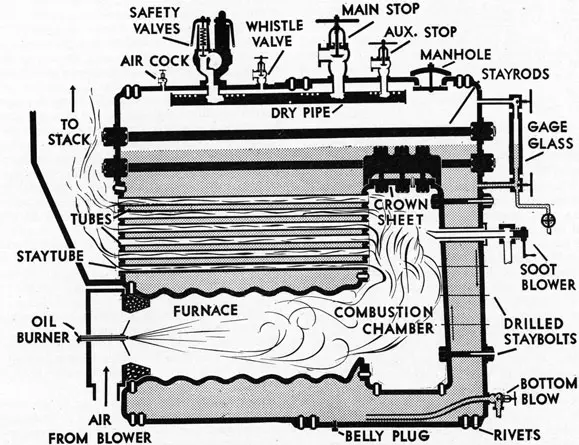

结构或主要部件

苏格兰船用锅炉的各个部分如下

1.炉:

它是用来燃烧锅炉内的燃料。单端苏格兰船用锅炉由四个炉子燃烧。为了提高强度，这些炉子一般采用波纹结构。每个炉子都有自己的燃烧室。

2.燃烧室:

它是锅炉的一部分，燃料在这里燃烧。燃烧室内有需要留置的细板，即顶板、后板、两侧板和管板。有许多水平放置的烟管，连接燃烧室和烟囱。

3.烟雾箱:

所述烟盒有若干水平放置的烟管，烟管连接燃烧室和烟囱。烟通过这些烟管，最后进入烟囱。

4.烟囱:

用于将烟气和燃烧气体排出锅炉。废气通过烟囱排放到环境中。

5.锅炉锅筒:

锅炉外壳由钢板构成。它保护锅炉内部部件。锅炉的所有重要配件都安装在炉壳上。

还读:

• 蒸汽冷凝器。定义，工作，类型和优点
• 兰开夏锅炉建造，使用图表
• 什么是锅炉安装件及配件

苏格兰船用锅炉的工作

燃料通过火孔插入炉子。炉子里的燃料通过火孔点燃。燃烧的燃料进入燃烧室。燃料在这里燃烧。进入燃烧室产生的热量用来加热燃烧室周围的水。水被转化为蒸汽，供应给汽轮机。燃烧后的废气通过烟管到达烟囱。烟囱将这些烟和废气释放到大气中。在苏格兰船用锅炉中，水围绕着炉，燃烧室和烟管，因此它为水提供了更大的受热面。

为了更好地理解，让我们一步一步地讨论它的工作。

• 首先，燃料通过火孔插入炉子，然后在这里点火。
• 燃料在炉子上燃烧，产生热燃烧气体。这些热燃烧的气体进入燃烧室。大量的热量产生到燃烧室。燃烧室内的热量用来加热周围的水。
• 水被转化为蒸汽并通过蒸汽轮机。
• 水围绕着炉子、燃烧室和烟管，因此苏格兰船用锅炉为水提供了更大的受热面。
• 燃烧的废气通过烟管进入烟囱。
• 烟囱将这些废气或烟雾释放到大气中。
• 在这个锅炉里，水位保持在燃烧室稍高的位置。

应用程序

这种锅炉一般用于船舶工程和船舶上。这是因为其结构紧凑，操作效率高，并且能够在任何类型的水中工作。

优势

• 它体积小巧。
• 具有良好的运行效率。
• 它能在任何类型的水中工作。
• 该锅炉不需要砌砖设置和外部烟道。
