应力应变曲线-关系图及解释

在本文中,我们将研究应力应变曲线的关系、图表和解释。它是韧性材料的应力对应变的图形表示。为了得到应力应变图,进行了拉伸试验。

什么是应力-应变曲线?

应力应变曲线是一种材料或金属的应力和应变曲线。在这里,压力在y轴上和它对应的应变在x轴上。在图上画出应力及其对应的应变后,就得到了一条曲线,这条曲线称为应力应变曲线或应力应变图。不同材料的应力-应变图是不同的。它可能会因材料的温度和装载条件而变化。

如何绘制应力-应变曲线或图表

  • 对材料进行拉伸试验,绘制应力应变曲线。特定尺寸的试样一般取圆形棒。利用拉伸试验机对该杆进行拉伸试验。
  • 在本试验中,试样固定在一端,拉伸载荷施加在另一端。载荷值和杆的延伸量被记录下来。由于我们已经记下了载荷和拉伸,应力和相应的应变可以很容易地计算出来。
  • 计算应力和应变的公式如下

在那里,

σ=压力

P=负载

e=应变

戴斯。莱纳姆:=杆内产生的延伸

l原长度

一个截面面积

  • 我们绘制了应力与应变的关系图,得到了一条曲线。这样得到的曲线称为应力应变曲线或应力应变图。
  • 同一材料在不同的温度和加载条件下,其应力应变图是不同的。
  • 在该图中,斜率表示材料的杨氏模量。

还读:

解释

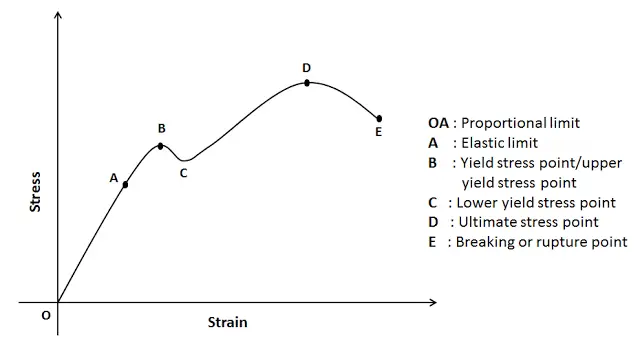

应力应变曲线

应力应变曲线具有不同的区域和点。这些区域和点是:

  1. 比例限制
  2. 弹性极限
  3. 屈服点
  4. 极限应力点
  5. 断裂或断裂点

1.比例限制:

它是应变曲线中服从的区域胡克定律即在弹性极限内,应力与材料中产生的应变成正比。在这个极限中,应力与应变的比率给出了称为杨氏模量的比例常数。图中的OA点称为比例极限。

2.弹性极限:

它是在图形中,当作用在材料上的载荷完全消除时,材料返回到其原始位置的点。超过这个极限,材料就不能回到原来的位置,开始出现塑性变形。A点是图中的弹性极限。

3.屈服点或屈服应力点:

应力应变图中的屈服点定义为材料开始塑性变形的点。在超过屈服点后,材料会发生永久变形,而且是不可逆的。屈服点有两个,分别是上屈服点和下屈服点。屈服点所对应的应力称为屈服点应力。B点为上屈服应力点,C点为下屈服应力点。

4.终极压力点:

它是材料在失效前所能承受的最大应力所对应的点。它是材料能承受最大载荷的最大强度点。超过这个点就会发生故障。图中的点D是极限应力点。

5.断裂或破裂点:

它是曲线上材料发生破坏的点。材料的断裂或断裂发生在这一点。点e是图中的断点。
