什么是铣床-操作，零件和类型。

在这篇文章中，您将能够了解什么是铣床操作，零件和类型。铣床是制造业的支柱。几乎它是能够做任何铣削操作，无论是齿轮铣削，螺纹铣削，角铣削等。在这里，我们将讨论铣床的定义，主要部件，类型和操作。

什么是铣床?

它是一种机器，用于从工件上去除金属的帮助旋转刀具称为铣刀．它用于加工平面，粗糙和不规则表面，这是通过对旋转铣刀进料工件来完成的。

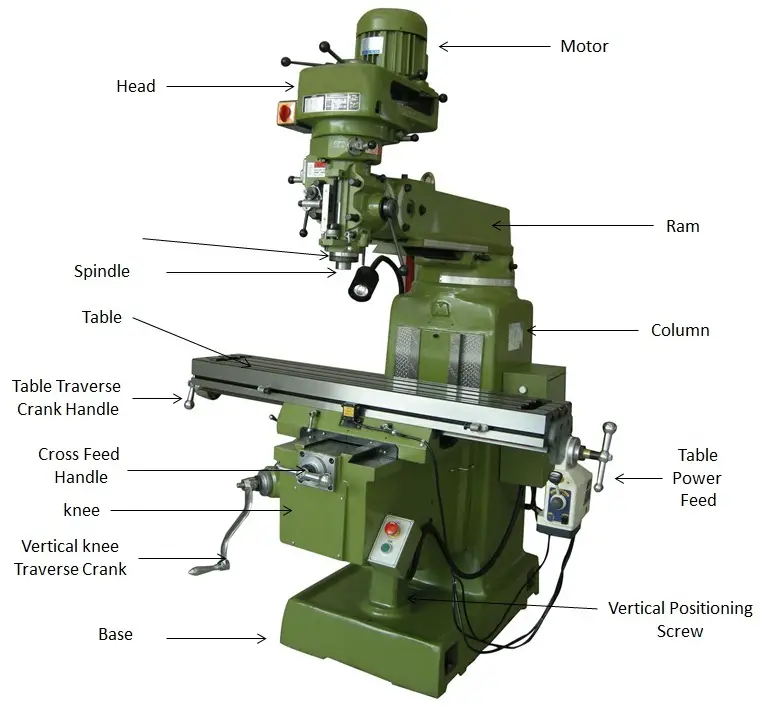

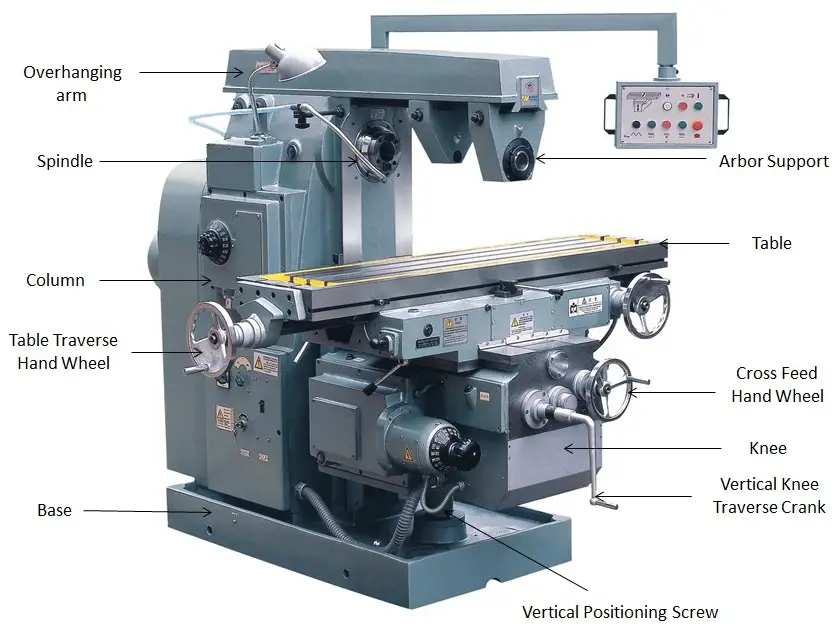

铣床主要部件

铣床主要部件有:

1.柱和底座

包括底座在内的立柱是支撑铣床所有其他部件的主要铸件。

• 该柱包含一个储油器和一个润滑主轴的泵。
• 所述柱位于底座上，底座包含冷却剂储存库和在需要冷却剂的加工操作期间使用的泵。

2.膝盖

这是一个支撑马鞍和桌子的铸件。所有传动机构都封闭在膝关节内。

• 它用燕尾式的方式固定在柱子上。
• 膝关节由垂直定位螺钉(抬高螺钉)支撑和调节。
• 升降螺杆是用手或助力，通过升降杠杆来调节膝关节的上下运动。

3.鞍座和旋转桌

马鞍在膝盖上，支撑着桌子。它在膝盖上的水平燕尾上滑动，燕尾与主轴的轴平行(在水平铣削米/c中)。

• 旋转台(仅适用于通用机床)连接在鞍座上，鞍座可以水平向任意方向旋转。

4.动力进给机构

它是包含动力进给机构的膝盖。用于控制纵向(左右)、横向(进出)和垂直(上下)进给。

• 为了在机器上获得所需的进料速率，进料选择杠杆位于进料选择板上。
• 在一些万能膝柱铣床上，通过转动速度选择手柄，直到进给量刻度盘上显示所需的进给量，从而获得进给量。
• 大多数铣床都有一个快速的横移杠杆，当需要暂时增加纵向、横向或垂直进给的速度时，可以使用。例如，当操作人员定位或调整工作时，杠杆将被啮合。

5.表格

它是一个矩形铸件，是目前在马鞍的顶部。

• 用于夹紧工件或工件夹紧装置。
• 它包含几个t型槽，用于容纳工件和工件保持装置(即。夹具和夹具）.
• 这张桌子可手动操作，也可电动操作。用手移动工作台时，接合并转动纵向手摇柄。通过动力移动时，拧紧纵向进给控制杆。

6.主轴

它是用来固定和驱动铣床的刀具的轴。

• 主轴安装在轴承上，由立柱支撑。
• 主轴由电动机通过齿轮传动传动。齿轮系在圆柱内。
• 靠近工作台的主轴面有一个加工过的内部锥度。在主轴正面的内部锥度只允许一个锥度刀座或刀杆。它在正面有两个键，为刀架或刀杆提供一个积极的驱动。
• 拉拔螺栓和夹紧螺母用于固定主轴上的支架和轴。

7.过臂/悬臂

它是出现在柱顶面的水平梁。它可能是一个单一的铸件，在出现在柱面上的燕尾方式上滑动。

• 过臂用于紧固杆架。它可能由一个或两个圆柱形杆组成，这些杆通过柱上的孔滑动。

8.阿伯的支持

它是一种带有轴承的铸件，支撑着轴的外端。它也有助于在对准外端的轴与主轴。

• 它可以防止刀杆外端在切割过程中弹起。
• 铣床上使用的刀杆支架一般有两种类型。第一个有小直径轴承孔，最大直径1英寸。另一个有大直径的轴承孔，通常高达23/4英寸。
• 该杆支撑有一个油箱，润滑轴承表面。它可以夹在上臂的任何地方。刀杆支架仅用于卧式铣床。

9.内存

立式机器中的悬臂称为滑枕。所述滑枕的一端安装在立柱的顶部，另一端安装铣头。

• 可通过手动杠杆在柱上横向(进出)移动滑块。

还读:

• 车床的类型-所有机器的母亲
• 上铣和下铣的区别——哪个更好?
• 什么是数控机床-主要部件，工作原理，框图

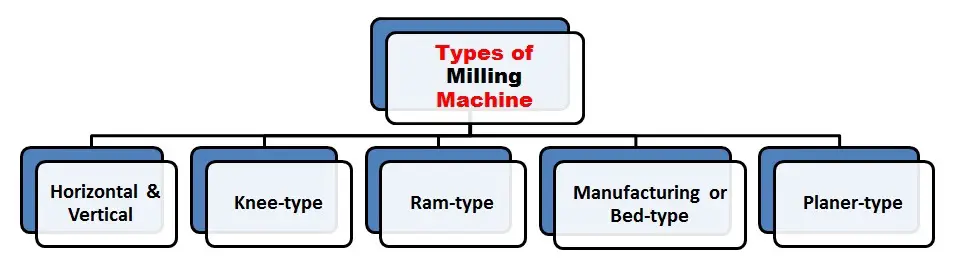

铣床类型

铣床基本上分为两种类型，第一种是卧式铣床，第二种是立式铣床。它们进一步分为膝式，冲压式，制造或床式和刨床式铣床。

以上分类的大多数铣床都有自驱动电机，冷却系统，动力操作工作台进给和可变主轴转速。

1.卧式铣床

在卧式铣床中，主轴的旋转轴与工作台是水平的。由于主轴的轴线是水平的，故称为卧式铣床。

2.立式铣床

主轴轴与工作台垂直的铣床称为立式铣床。

3.台式铣床

中间有一个像膝盖一样凸出的铣床叫膝式铣床。它的特点是一个垂直的可调工作台，放在一个由膝盖支撑的马鞍上。

4.冲压式铣床

在立柱顶部有滑枕的铣床称为滑枕式铣床。立式铣床一般采用滑枕。它可以在柱上横向移动(即从膝盖侧操作时进出)。

5.制造或床式铣床

6.龙门铣床:

铣床操作

不同的铣床操作是:

1.面铣

这种操作使工件表面平整。这种加工操作是在与刀具轴线垂直的表面上进行的。该操作由安装在机床短杆上的面铣刀完成。

2.侧铣

它是在工件的两侧产生平坦的垂直表面的加工过程。这个操作是用侧铣刀完成的。

3.普通铣床

它是一种铣削平面的过程，保持刀具的轴与被铣削的表面平行。它也被称为平面铣削或平板铣削。平铣刀用于平铣削。

4.跨越铣

它是一种用两面铣刀同时加工工件相对两面的工艺。跨座铣削操作如下图所示。

5.角磨

它是铣削平面的过程，既不平行也不垂直于铣刀的轴。它也被称为角铣削。此操作需使用单角铣刀。

6.排铣

它是两个或多个铣刀一起使用，同时执行不同的铣削操作的加工过程。在群铣削中，刀具安装在刀杆上。

7.成形铣削

它是一次切割加工由曲线、直线或完全由曲线组成的特殊轮廓(轮廓)的过程。成形铣刀的形状，以被切割的轮廓是用来执行这一操作。这一操作是通过使用凸、凹、角圆角铣刀来完成的。

8.轮廓铣削:

这种铣削操作用于在工件上切割轮廓。

9.端铣

它是以工作台为参照，生产水平、垂直和任何角度的平面的过程。端铣刀是用来完成这个操作的。

10.锯铣

它是一种加工工艺，用于在工件上制造窄槽或槽。

• 也可用于将工件分成相等或不等的两部分。
• 这种铣削操作是用锯铣刀进行的。
• 这把刀具的宽度与工件的宽度相比要小得多。

11.铣削键道，槽和槽

这种铣削操作用于在工件上制造关键的通道、槽和槽。

12.铣齿

它是用于在工件上切削齿轮的铣削过程。这一操作是通过使用成型铣刀称为渐开线齿轮刀具完成的。

13.螺旋铣

这种铣削操作是为了生产具有螺旋设计的物体，如斜齿轮，扭钻等，它是在圆柱形工件的外围完成的。

14.凸轮铣床

它是一种用于制造凸轮的机械加工工艺。凸轮是用来打开和关闭内燃机的阀门。

15.螺纹铣削

它是用于在圆柱形工件上切割螺纹的铣削过程。

这都是关于什么是铣床操作部件和类型。如果你觉得文章有什么改进之处，请通过宝贵的意见告诉我们。如果你觉得这篇文章很有用，请不要忘记分享。
