在本文中,我们将讨论所有主要的脉冲式和反式涡轮的区别。这两个涡轮类型用于发电厂发电。它们不是同样的发电工作,而是在许多方面彼此不同。这里我们将详细讨论它们之间的各种差异。

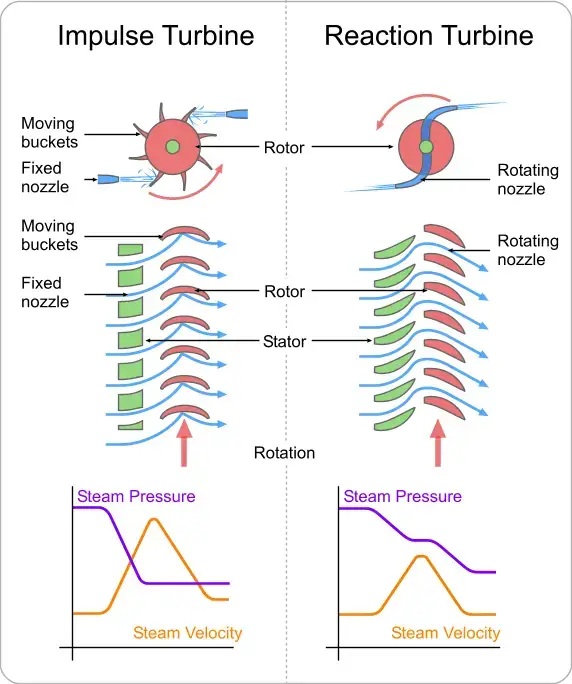

脉冲式和反式涡轮的区别
S.no
|
||
1. |
在脉冲式涡轮中,蒸汽流经喷管并撞击在运动叶片上。 |
在反应式汽轮机中,蒸汽首先流经导向机构,然后流经动叶片。 |
2. |
蒸汽以动能撞击桶。 |
蒸汽带着压力和动能在动叶片上滑动。 |
3. |
在蒸汽流过动叶片的过程中,其压力保持不变。 |
蒸汽流经动叶片时,其压力降低。 |
4. |
蒸汽可以或不可以进入整个圆周。 |
蒸汽必须在整个圆周内流通。 |
5. |
脉冲式涡轮叶片是对称的。 |
反式涡轮叶片不对称。 |
6. |
当蒸汽在叶片上滑动时,相对速度保持不变。 |
在反作用力涡轮中,当蒸汽在叶片上滑动时,蒸汽的相对速度增加。 |
7. |
同样的功率,所需的级数较少。 |
对于同样的功率,所需的级数更多。 |
8. |
蒸汽流动方向与涡轮方向呈径向关系。 |
蒸汽流动的方向是径向和轴向的涡轮车轮。 |
9. |
它需要较少的维护工作。 |
它需要更多的维护工作。 |
10. |
适用于低放电。 |
适用于中、高流量。 |
11. |
水斗式轮是脉冲式涡轮的例子。 |
脉冲式和反式涡轮的比较
- 在冲动式汽轮机蒸汽流过喷嘴,撞击在移动的叶片上。在反应式涡轮蒸汽首先流经导向机构,然后流经动叶片。
- 在脉冲式涡轮中,蒸汽仅以动能撞击运动叶片。但在反应式涡轮中,在动叶片上滑动的蒸汽同时具有压力和动能。
- 在脉冲式涡轮中,蒸汽在流经动叶片时压力保持恒定。但在反应式涡轮中,蒸汽在流经动叶片时压力降低。
- 在脉冲式汽轮机中,蒸汽可以或不可以进入整个圆周。在反应式汽轮机中,蒸汽必须进入整个圆周。
- 脉冲式涡轮的叶片是对称的,而在反作用力涡轮中它是不对称的。
- 在脉冲式涡轮中蒸汽的相对速度保持不变,而在反应式涡轮中,当蒸汽在叶片上滑动时,蒸汽的相对速度增加。
- 对于相同的功率发展,冲激涡轮所需的级数较少,而在反作用力涡轮所需的级数较多。
- 在冲击涡轮蒸汽流动是径向的涡轮,其中在反应涡轮蒸汽流动是径向和轴向涡轮。
- 如果我们说到维护工作,那么冲激式涡轮的维护工作相对于反应式涡轮要少一些。
- 冲击式水轮机适用于流量小的地方,反应式水轮机适用于中、高流量的地方。
- 冲动型水轮机以佩尔顿轮为例,反力型水轮机则以弗朗西斯涡轮、卡普兰涡轮等为例
这就是冲击式涡轮和反作用力涡轮的区别。如果你对这篇文章有任何疑问,请评论我们。如果你觉得这篇文章有用,不要忘记在Facebook和谷歌+上喜欢我们。
