蒸汽冷凝器是一种将汽轮机的低压排汽转化为水的机械装置。或者换句话说，它是一种用来将涡轮排出的蒸汽冷凝成水的装置。它这样做的帮助下，冷却水循环进入它从冷却塔．它主要实现两个目标

1.在汽轮机出口处保持低压(低于大气压)，以获得尽可能大的能量。
2.为了向热井提供纯净水，再由热井将水再泵入锅炉锅炉给水泵。

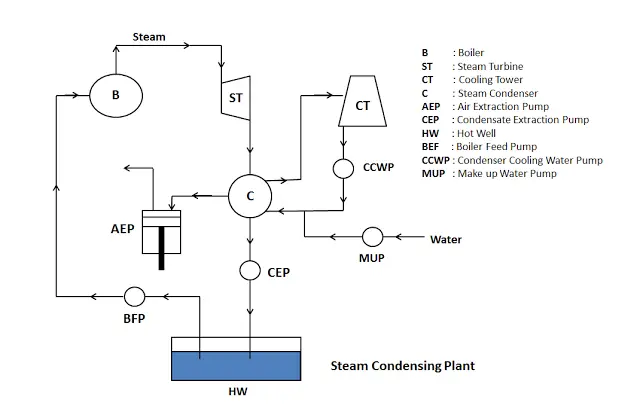

蒸汽冷凝装置的要求

蒸汽冷凝装置的原则要求是:

1.冷凝器:

这是一个用来冷凝蒸汽的密闭容器。低压蒸汽将热量释放给冷却剂(这里是来自冷却塔的水)，并在凝结过程中转化为水。

2.冷凝水泵:

它是一种安装在冷凝器和热井之间的泵。它将冷凝液从冷凝器转移到热井。

3.热:

这是一个位于冷凝器和锅炉之间的污水池。它通过冷凝水泵接收冷凝器的冷凝液。给水从热井转到锅炉。

4.锅炉给水泵:

它是安装在热井和锅炉之间的一个泵。它把给水从热井泵到锅炉。这是通过将冷凝水的压力提高到锅炉压力以上来实现的。

5.抽气泵:

它是一种用于从蒸汽冷凝器中提取或除去空气的泵。

6.冷却塔:

它是一个包含冷水的塔，这些水在冷凝器内循环，以冷却蒸汽。

7.冷却水泵:

它是一个位于冷却塔和冷凝器之间的泵。它使冷却水通过冷凝器循环。

蒸汽冷凝器的工作

蒸汽冷凝器从一端接收排汽，并与冷却塔内循环的冷却水接触。当低压蒸汽与冷却水接触时，就凝结成水。与抽气泵、冷凝液抽气泵连接。蒸汽冷凝后，在冷凝液抽出泵的帮助下，将冷凝液泵入热井。空气抽取泵从冷凝器中抽取空气，并在冷凝器内形成真空。产生的真空有助于冷却水的循环和冷凝液向下流动。

还读:

蒸汽冷凝器的分类

蒸汽冷凝器分类为

1.喷射式冷凝器或混合式冷凝器
2.表面冷凝器或非混合式冷凝器

喷射式冷凝器

喷射式冷凝器是一种冷凝液与冷却水混合的冷凝器。这就是为什么它也被称为混合型冷凝器。

这种类型的冷凝器有时会使用，因为它失去了一些冷凝物，并且在冷凝过程中对泵的功率要求很高。

在喷射式冷凝器中，由于凝结水中不含盐，所以不能作为锅炉的给水。可在有充足优质水源的地方使用。

射流冷凝器的种类

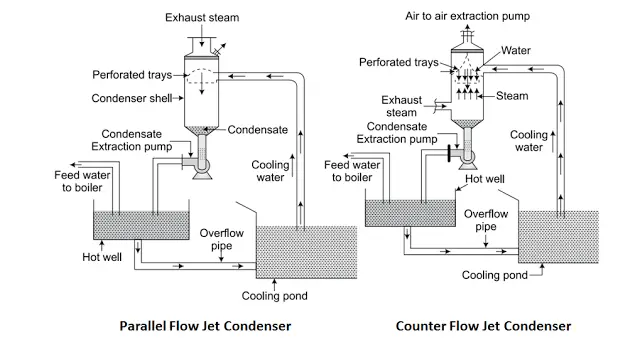

(i)平行射流冷凝器

在平行流射流冷凝器中，蒸汽和水从冷凝器顶部进入，从底部离开。

冷却水和蒸汽从顶部进入。当蒸汽和冷却水相互混合时，蒸汽就凝结了。冷凝液、冷却水和空气向下移动，并被两个独立的泵(空气抽提泵和冷凝液抽提泵)除去。冷凝水泵将冷凝液输送到热井，从那里多余的水通过溢流管流入冷却水箱或水池。

(ii)逆流或低空喷射冷凝器

在逆流或低空喷射冷凝器中，蒸汽从底部进入，冷却水从顶部进入。蒸汽向上流动，与向下流动的冷却水相遇。

在这些类型的蒸汽冷凝器中，气泵位于顶部。气泵产生真空，真空将水从冷却塔中抽走。冷却水进入冷凝器，落在穿孔的圆锥板上。如图所示，穿孔的锥形板将冷却水转化为大量的射流。向下喷射的水在托盘中被捕获，并从那里在第二系列喷射中逸出，与底部进入的排气蒸汽相遇。当蒸汽与水混合时，就凝结了。冷凝水和冷却水通过垂直管道流向冷凝水泵。最后泵将它输送到热井中。

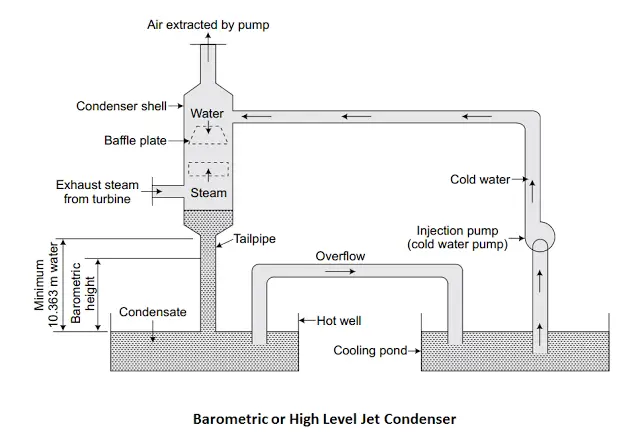

(iii)气压或高空喷射冷凝器

气压型或高液位射流冷凝器在高液位处设有长垂直排放管或排气管。没有凝结水抽出泵，由于重力作用，凝结水和冷却水在热井中流动。一个注入泵用于在冷凝器的顶部流动冷却水。

这些类型的射流冷凝器使用在一个垂直排放管道的高水平。在冷凝器中，蒸汽从底部进入，向上流动，与向下流入的冷却水相遇。其工作原理与低空射流冷凝器类似。真空是在冷凝器外壳的顶部产生的。在真空和注入泵的帮助下，冷却水被移到冷凝器的顶部。凝结水和冷却水通过长而垂直的排水管流入热井。最后，多余的热水通过溢流管流向冷却槽或冷却池

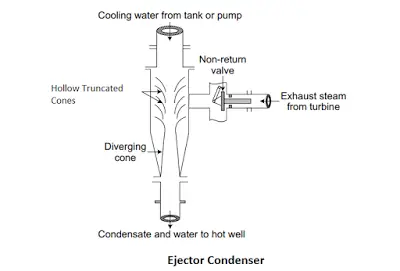

(iv)喷射器冷凝器

在喷射式冷凝器中，它有一个止回阀，排汽通过它进入，空心截断锥和分流锥。

在这些冷凝器中，冷却水从顶部注入。蒸汽通过止回阀进入冷凝器。蒸汽和水在通过一系列空心截形金属锥时相互混合，蒸汽变成水。在金属锥的末端有一个发散的锥。当凝结水通过分流锥时，其动能部分转化为压力能。
冷凝水和冷却水随后被排放到热井中。

还读:

表面冷凝器

表面冷凝器是一种蒸汽冷凝器，其中蒸汽和冷却水不相互混合。正因为如此，整个冷凝水可以作为锅炉给水。它也被称为非混合型冷凝器。

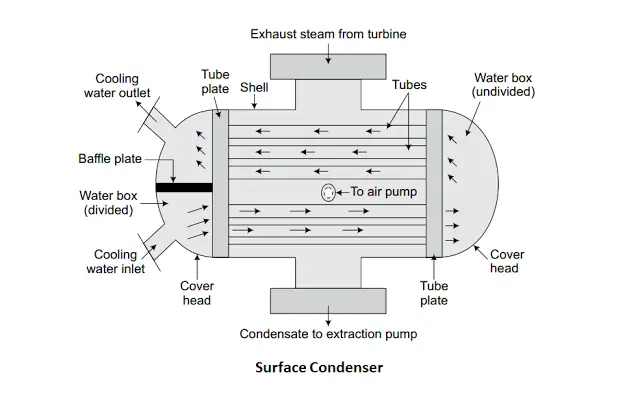

上图显示了双通道表面冷凝器的纵断面。它由一个水平的圆柱形容器组成，由铸铁制成，并装有管子。冷却水流过这些管子。冷凝器的两端被穿孔型板切断。管子被固定在这些穿孔型板上。它以这样的方式固定，以防止任何水泄漏到冷凝空间的中心。水管水平通过主冷凝空间。从涡轮或发动机排出的蒸汽从顶部进入，并由于抽气泵的吸入而被迫向下移动。如图所示，在这种蒸汽冷凝器中，冷却水沿一个方向从下半管进入锅炉，再从上半管向相反方向回流。

这种类型的冷凝器用于船舶，因为它只能为锅炉输送有限数量的水。它也广泛应用于缺乏优质水的陆地安装。

表面冷凝器的类型

水面冷凝器根据冷凝水的流向、油管系统的布置和抽汽泵的位置进行分类

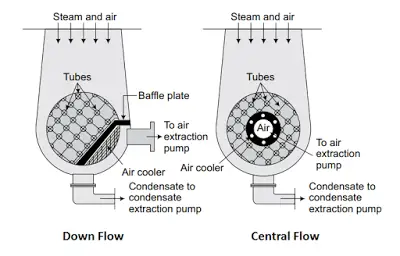

(i)向下流动

在下流式表面冷凝器中，蒸汽从冷凝器顶部进入，由于重力和抽气泵的作用，向下流过管子。冷凝液在底部收集，然后在冷凝液抽出泵的帮助下泵出。干式抽气泵的管道在靠近底部的位置设置有挡板，以防止冷凝水进入。

下流向冷凝器中的蒸汽与冷却水的流动方向垂直流动，因此也称为横面冷凝器。

(ii)中心流

在中心流冷凝器中，蒸汽从冷凝器顶部进入，向下流动。其中抽气泵的吸入管设置在如图所示的管窝的中心。由于在管巢的中心放置了吸入管，排气蒸汽在管上向内径向流向吸入管。冷凝液被收集在冷凝器的底部，并泵入热井。

我们可以说它是下流式表面冷凝器的改进形式。

(3)再生

在蓄热式表面冷凝器中，采用蓄热法加热冷凝水。其中冷凝液通过涡轮或发动机排出的废气。这提高了它的温度，它被用作锅炉的给水。

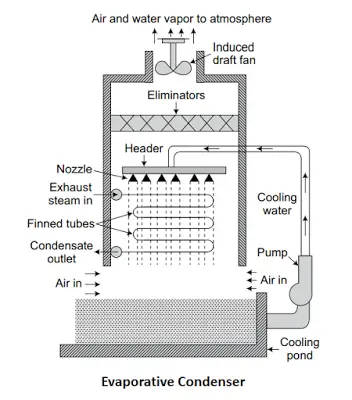

(iv)蒸发

在蒸发式表面冷凝器中，蒸汽从冷凝器顶部的一系列管道中进入，一层冷水在上面落下。同时，一股气流在水膜上循环。当空气在水膜上循环时，它蒸发了一些冷却水。由于这种快速蒸发，在一系列管道内循环的蒸汽被冷凝。剩余的冷却水在升高的温度下收集并重复使用。通过加入所需数量的冷水使其达到原始温度。

蒸汽冷凝器的优点

它提高了工厂的效率。
它降低了蒸汽的背压，因此，可以做更多的功。
它降低了排气蒸汽的温度，这使得获得更多的工作。
它允许凝结水用于给水，从而降低了发电成本。
冷凝水温度高于给水温度。这减少了每公斤蒸汽的热量供应。

喷射式冷凝器与表面式冷凝器的比较

S.no	喷射式冷凝器	表面冷凝器
1.	排汽和冷却水相互混合。	排汽和冷却水不能相互混合。
2.	它不太适合大容量的工厂。	更适用于大容量工厂。
3.	采用这种类型的蒸汽冷凝器的冷凝装置结构简单经济。	采用表面冷凝器的冷凝装置成本高，成本低复杂。
4.	冷凝液浪费，不能重复使用。	冷凝液重复使用。
5.	所需的循环水较少。	需要大量的循环水。
6.	维护成本低。	它的维护成本很高。
7.	在喷射式冷凝器中，对气泵的功率要求更高。	在表面冷凝器中，对气泵的功率要求较低。
8.	抽水需要大功率。	抽水所需的电力较少。
