离心泵工作原理、主要部件及应用

离心泵是一种利用作用在流体上的离心力将机械能转化为水力能(即压力能)的液压机。液体沿径向向外流动,与向内径向流动相反反动式汽轮机.它用于需要从低液位提升到高液位的不同领域。

工作原理

它的原理是强迫涡旋流动。强迫涡旋流动是指当一定质量的流体或液体在外加扭矩的作用下旋转时,旋转液体的压头会上升。压头的上升被用来将水从一个地方输送到另一个地方。作用在流体上的离心力使其在套管内流动。

旋转液体在任意一点的压头上升量与旋转液体切向速度的平方成正比。

在数学上

如何将液体提升到高位?

叶轮出口处半径较大,因此压头上升较大,出口处的液体以较高的压头排出。因为这个高压头,液体可以被提升到很高的高度。

还读:

水轮机工作,主要部件,应用图

往复泵-主要部件,类型,工作,优点,缺点与应用

主要部分

离心泵的各种主要部件有:

  1. 叶轮
  2. 套管
  3. 带有底阀和过滤器的吸入管
  4. 输送管

下面让我们逐一讨论一下

1.叶轮

它是泵的旋转部分。所述叶轮安装在轴上,所述叶轮的轴又与电动机的轴连接。它由电机旋转,由一系列向后弯曲的叶片组成。

2.套管

它是围绕叶轮的气密通道。壳体的设计使其能够在水离开壳体进入输送管道之前,将从叶轮出口处排出的动能转化为压力能。

离心泵通常使用三种壳体,这是

(i).蜗壳:它是一种螺旋型套管,其中流动面积逐渐增加。流动面积的增加降低了流经套管的液体的速度和压力。蜗壳壳体如图所示:

(ii).涡流套管:在涡流机匣中,叶轮与机匣之间引入了圆形腔体。这样做是为了防止由于形成涡流而造成的能量损失。涡流机匣的效率高于蜗壳机匣的效率。

(iii)带导叶的套管:在这种机匣中,叶轮周围是一系列的导叶。导叶安装在一个称为扩散器的环上。导流叶片的设计保持这样,即离开叶轮的水进入导流时不会受到冲击。导叶面积增大;这有助于降低液体的速度并增加其压力。经过导叶后,水通过周围的套管。在大多数情况下,套管与叶轮保持同心。

还读:

什么是容积泵-定义,类型和工作?

涡轮类型

3.带底阀和过滤器的吸入管

一端与叶轮的进水口相连,另一端浸入水池的管道称为吸水管。吸入管由底阀和下端的过滤器组成。底阀是一种单向阀,向上打开。过滤器用于过滤水中不需要的颗粒,以防止离心泵堵塞。

4.输送管

它是一种管道,一端连接到泵的出口,另一端连接到需要输送水的高度。

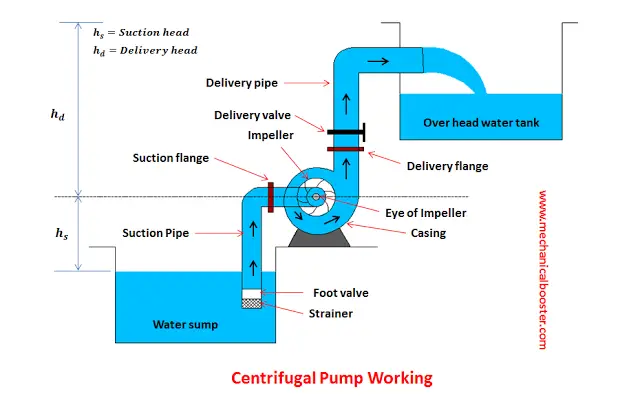

工作

  • 当电动机开始转动时,它也转动叶轮。叶轮的旋转在吸入管处产生吸力。由于产生了吸力,水从水底壳开始通过叶轮眼流入机匣。
  • 从叶轮眼开始,由于水受到离心力的作用,水开始向外径向运动,向壳体外侧运动。
  • 由于叶轮在高速旋转,它也旋转水周围的外壳。套管的面积在旋转方向上逐渐增大,因此水的流速不断减小,压力不断增大,在泵出口处压力最大。
  • 现在从泵的出口,水通过输送管到它想要的位置。
为了更好的解释,请看下面的视频:

什么是启动,为什么它是必要的?

它是在启动电机之前,将吸入管、套管和输送管一直到输送阀的液体完全灌满的过程。启动是为了从泵中除去空气。

如果空气没有从泵中除去,那么在吸入管上会产生一个小的负压,它就不能从水仓中吸出水。所以建议在启动泵之前先给泵注满水。

应用程序

离心泵用于将液体从低液位提升到高液位,几乎应用于各个领域。它们主要用于填充水箱,几乎在每个行业,如化工,汽车,海洋,制造业,灌溉等。
