简介

利用水的脉冲作用的涡轮机是最好的。不，这并不是说反应涡轮更有效，当这一切发生的时候，James B. Francis，一个美国土木工程师发明了他的涡轮，叫做Francis涡轮。他做的有什么不同!!

他只是把它们混在一起。脉冲式和反式涡轮的优点是，水是径向进入涡轮，轴向流出。但这并不是他的涡轮效率的秘密。神奇之处在于他神奇的叶片设计，这些叶片利用水流的反作用力和冲动力旋转。

混流式水轮机利用动能和势能发电的能力，缩短了水头可用性的主要问题，因为它可以有效地用于水头低至50米至400米，也可用于流量范围很广，低至10立方米/秒，高至700立方米/秒。

这就是为什么弗朗西斯涡轮也被称为混合流涡轮。所以现在很明显，这是迄今为止我们拥有的最好的现代涡轮机。它是水力发电厂中使用最广泛的涡轮。所以让我们来看看它还包含什么，使它脱颖而出的联盟所有其他涡轮机。

工作原理

弗朗西斯涡轮叶片的设计是这样的，当水流过叶片时，叶片设计的一部分在叶片的相反面之间产生压力差，其余部分的叶片设计使用水撞击它的冲动力，这种压差和冲动力的联合作用产生足够的功率，使涡轮以所需的速度移动。因此，水在出口时的动能和势能都会下降，然后是它进入涡轮时的动能和势能。

这是一个巧妙的设计，它同时使用反作用力和冲动力来产生比单个更好的功率输出冲动式汽轮机或反应发电机可在相同水头条件下生产。

还读:

水轮机工作，主要部件，应用图

脉冲式和反式涡轮的区别

风力涡轮机的类型-水平轴和垂直轴风力涡轮机

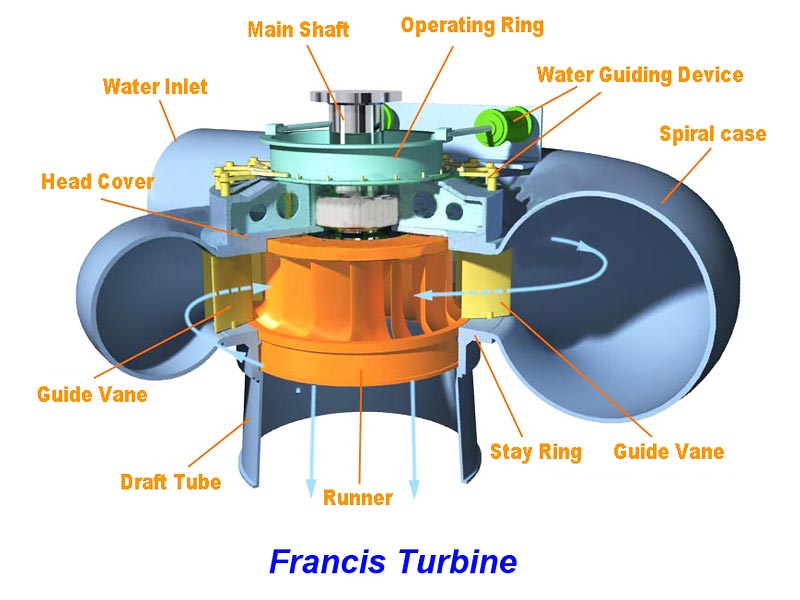

主要组件

混流式水轮机的主要部件有:

图片来源

1.蜗壳

它是一种螺旋型壳体，沿圆周均匀减小截面面积。其减小的截面积确保了水撞击流道叶片的速度是均匀的，因为从套管的一开始，我们就有了水流进入流道叶片的开口，因此流速会随着水流沿着套管流动而减小。因此，我们减小沿圆周的横截面面积，使压力均匀，从而使冲击流道叶片的动量或速度均匀。

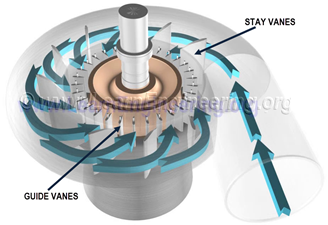

2.保持叶片

静叶和导叶将水引导到流道叶片。静止叶片保持在他们的位置，并减少了由于径向流动的水漩涡，因为它进入流道叶片。从而使涡轮机更有效率。

图片来源

3.导向叶片

水经过静叶后，滑过导叶进入流道叶片。导流叶片可以改变其角度，从而可以控制水对流道叶片的攻角，使其更有效地工作。此外，它们还调节进入转轮叶片的水流速率，从而根据涡轮负载控制涡轮机的功率输出。

4.转轮叶片

转轮叶片的设计决定了涡轮性能的好坏。因此，混流涡轮的转轮叶片可分为两部分，叶片的上半部分利用水流的反作用力，下半部分利用水流的冲量作用，呈小桶状。这两种力一起使流道旋转。

5.通风管

尾水管连接流道出口和尾道。由于从流道叶片流出的水处于相当低的压力下，其横截面面积沿其长度增加，因此其扩大的横截面面积有助于其在流向尾流时恢复压力。

混流式水轮机的工作

水通过螺旋机匣进入涡轮，并开始进入转轮叶片，经过静叶和导叶，随着水沿机匣长度的移动，螺旋机匣截面面积的减小，使得水的压力能沿机匣长度保持均匀，因为也有一部分水进入转轮叶片，从而降低了水沿机匣长度的流量。固定叶片固定在原地，消除了由于流经螺旋套管而产生的漩涡，并试图通过可调节导向叶片使水流更线性地偏转。导流叶片的角度决定了水流在转轮叶片处的迎角，从而决定了水轮机的输出。导流叶片还控制进入转轮叶片的水流速率，从而根据涡轮上的负荷作用。转轮叶片是固定的，不能倾斜或改变它们的角度，所以这一切都是关于引导叶片，控制涡轮的功率输出。

此外，流道叶片的上部被设计成这样一种方式，它们利用了叶片的相对面之间的压力差，这是由水流过叶片而产生的，就像空气箔利用压力差来产生升力一样。叶片的其余部分被设计成一个小桶，利用水的动能。因此，流道叶片利用水的压力能量和动能，以最有效的方式旋转流道。

从转轮叶片流出的水既缺乏动能，又缺乏压力能，所以我们使用导流管在其向尾节前进时回收压力，但仍然无法回收到阻止空气进入转轮壳体从而造成空化的程度。

还读:

涡轮类型

闭式循环燃气轮机:结构，工作，示意图

为了更好地理解，请看下面的视频:

什么是空化?

进入涡轮的水与撞击转轮叶片后存在的压力差太大，由于这个压力差，相对于出水的压力较高的空气分子以气泡的形式进入涡轮机匣。这些气泡在转轮叶片表面附近不断爆炸，产生激波，在转轮叶片表面产生一种叫做空化的缺陷，严重影响涡轮效率。那么我们能做的就是防止叶片空化?一种解决方案是使用非常坚硬的表面材料，如不锈钢，或者我们也可以对流道叶片进行表面硬化，以防止它们产生气蚀。
