你可能在一些书中听说过布氏硬度测试。但是你知道这个测试的意义和目的吗?如果没有，那么继续阅读这篇文章，因为在这篇文章中你将了解关于测试的所有细节。那么，让我们开始讨论吧。
顾名思义，布氏硬度试验是用来测定给定材料的硬度的，这种硬度试验已经使用多年了。根据它的定义，一个小金属球充当压头，并对球施加一个力以产生给定的压痕。球被放置在金属工件上。
目录
布氏测试背后的历史
让我们快速浏览一下布氏测试背后的历史。在1900年,J.A.布里内尔博士发明了这个测试。为了向他表示敬意，这项测试被命名为布氏测试。这是有史以来最古老的硬度测试。该试验用于计算铸件和锻件的硬度。
在美国，这种测试是专门为钢铁铸件进行的。考虑3000kgf的力和直径为10mm的小碳化物球。为了确定较软合金的硬度，考虑500kgf的力和直径为5mm或10mm的硬质合金球。
婴儿布氏试验
你听说过“婴儿布氏试验”?“婴儿布氏测试”这个词听起来很有趣，对吧?嗯，虽然它看起来很有趣，但它有自己的意义。那么，什么是婴儿布氏测试?在欧洲，布氏硬度测试常用于小型应用。考虑了几乎1kgf的小力，并使用了直径为1mm的球。因此，在欧洲，这项测试考虑的是小的参数，因此，在欧洲，这项测试在小的应用中被称为“Baby Brinell测试”。
布氏硬度测试的精确程序:
你可能会想在这个测试中使用哪种类型的压头?几乎在所有应用中，在进行这种测试时，硬质合金球被用作压头。
- 步骤1:将压头放在给定的材料上，并对压头施加一个力。
- 步骤2:现在，这个力持续10-15秒。
- 步骤3:然后，在上述10-15秒后取出压头。一个小的圆形压痕将形成在给定的材料表面压痕球被保持。
- 步骤4:通常，用显微镜和合适的测量装置来测量压痕的大小。
还读:

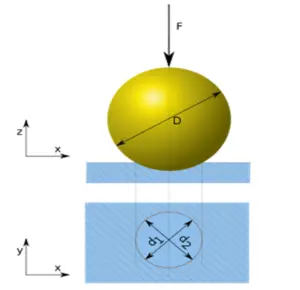

为了更好地理解布氏硬度测试的程序，请仔细查看下图。
通过考虑上面的图像，看到力是应用在硬质合金球压头。这里，D是碳化球的直径，D是压痕的直径。
BHN =施加的力/金属工件上压痕的表面积。
布氏硬度值用于表示给定材料的硬度。这个布氏硬度数被称为BHN，它是施加的力除以球在给定材料上压痕的表面积的函数。BHN单位为kgf/mm2。如果BHN数乘以重力加速度，则BHN数以兆帕斯卡表示。
在许多地方，BHN也被称为HB。为了更好地理解，请参阅下面的示例。
假设硬度以“HBW 10/3000”的形式表示。现在，这里HBW表示碳化钨，而10表示碳化钨球的直径，3000表示以千克力为单位的力(kgf)。假设用钢珠代替碳化钨球，硬度表示为
“哈佛商学院10/3000”。这里HBS表示钢球的使用情况。
有时，硬度也表现在形式上
在这里,
为所施加的力，单位为kgf, YY表示所施加力的材料类型。
我们以硬度表示为:250 HB 30D2。它表示在钢材料上施加了250 kgf的力。
不同材料的YY值如下:
| 材料 | YY值 |
| 钢 | 30. |
| 铝合金 | 5 |
| 铜合金 | 10 |
不同材料的硬度见下表:
| 材料 | 硬度 |
| 软木 | 1.6 HBS 10/100 |
| 引领 | 5 HB |
| 铜 | 35 HB |
| 纯铝 | 15 HB |
| 硬木 | 2.6至7 HBS 10/100 |
| 低碳钢 | 120 HB |
| 耐磨板 | 400 - 700 HB |
| 玻璃 | 1550 HB |
| 铼二硼化物 | 4600 HB |
为了更好地解释布氏硬度测试，请观看下面的视频:
优势
- 这种测试最重要的好处是，它可以用来测定各种各样的材料。
- 该测试易于进行，只需简单的设置即可进行。
- 它给出了硬度的确切值。
- 这种测试方法是检测非均质材料硬度的最完美方法。
- 由于这是最简单的硬度测定试验，完成这项试验不需要太多时间。
缺点
- 这种测试的缺点是您必须仔细测量缩进的大小。计算压痕大小的错误导致硬度值的错误。你可能会发现视差误差。
- 该测试适用于给定材料的平面。如果材料表面不平整，则很难进行这一工艺。
在今天的文章中，我们向您解释了布氏硬度测试的所有信息，公式，布氏硬度值的重要性以及这种测试的优点和缺点。如果你喜欢我们的解释，请花点时间分享这篇文章!
