不同类型的轴承

你可能见过自行车上的轴承,但你有没有想过它们的功能或轴承的类型?大多数时候,“不”。别担心,因为在本文中,我们将学习所有的轴承类型。所以,不用花太多时间,让我们开始吧。

首先,让我们看一看轴承的功能和意义。承载是什么意思?轴承是一个机器元件,它的工作是减少两个运动部件之间的摩擦,以获得所需的运动。bearing一词由动词“承担”演变而来。轴承除了减少两个旋转部件之间的摩擦外,还起着支撑推力和径向载荷的作用。

现在,让我们继续前进,看看以下六种主要类型的轴承:

  1. 滑动轴承:
  2. 滚动轴承
  3. 磁轴承
  4. 流体轴承
  5. 宝石轴承
  6. 挠曲轴承

1.滑动轴承:

滑动轴承是最简单的轴承类型,它通常被称为滑动轴承或滑动轴承。这种轴承的主要特点是它只由轴承表面组成,没有滚动元件。你可以把在孔中旋转的轴看作滑动轴承。枕块、填料盒和环注油器是滑动轴承过程中所需要的附加元件。

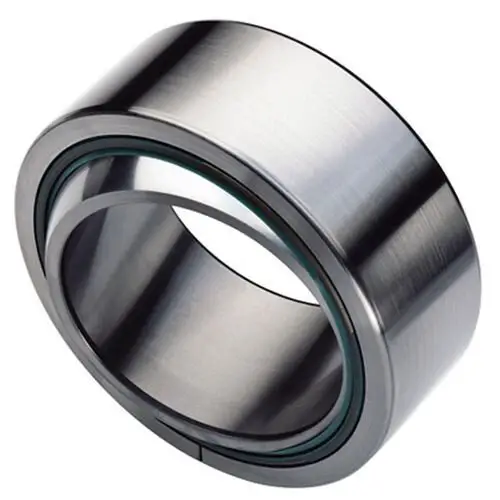

普通轴承

滑动轴承有以下其他子类型:

  • 衬套
  • 积分
  • 两件

制造滑动轴承的材料:

在生产滑动轴承时,关于其材料要考虑以下事项:

  • 轴承材料必须耐用且耐腐蚀。
  • 轴承材料必须能够承受较高的温度。

2.滚动轴承:

这是一种轴承类型,其中载荷是通过定位滚动元件在种族内进行的。比赛只不过是两个轴承圈。在滚动轴承中,一般采用圆柱滚子、滚针、球面滚子、圆锥滚子和球等五种滚动元件作为滚动元件。

滚动元件轴承有两种类型:

还读:

A)滚珠轴承:

在滚珠轴承中,在球的帮助下保持齿圈之间的间隙。滚珠轴承的宽度总是小于所使用的球的直径。

滚珠轴承的种类

球轴承又有以下几种由载荷以及槽切割的:

(一)单列滚珠轴承:

根据名称,在这个轴承球以相同的方式排列在一列。

单列滚珠轴承

(二)双列滚珠轴承:

它们有两排球,以特定的方式排列,它们有两个凹槽。

双列滚珠轴承

角接触球轴承:

这种轴承被设计成能承受角载荷和轴向载荷。

(四)推力球轴承:

推力球轴承用于处理垂直推力载荷。有时,水平推力载荷也可以用该轴承操作。

推力球轴承

(v)自调心球轴承:

下图显示了这个轴承。它们能够承受轴颈负载。

自调心球轴承

B)滚子轴承:

滚子轴承比球轴承具有更高的承载能力。在没有润滑剂的情况下,这些轴承有很高的故障几率。滚子轴承按其使用的滚子类型分为各种类型:

滚子轴承的种类
(一)圆柱滚子轴承:

在这种轴承类型中,使用圆柱,它的直径大于其长度。

圆柱滚子轴承

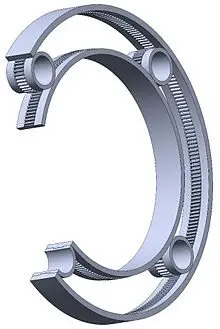

(ii)齿轮轴承:

齿轮轴承

这个轴承有一个像椭圆齿轮的安排,在这个轴承中,较小的卫星齿轮是围绕轴承中心进行旋转的。这些轴承提高了效率,并减少了滑动摩擦。这是相当具有挑战性的制造齿轮轴承。

(三)球面滚子轴承:

球面滚子轴承有内圈、外圈、保持架、球面滚子等。像SKF,铁姆肯,NTN公司这样的公司制造这种轴承,它用于变速箱风力涡轮机钻机采矿。

球面滚子轴承

(iv)滚针轴承:

滚针轴承由细长的圆柱滚子组成,形状像针。由于与阀芯接触的大表面面积,它们可以承受更大的负荷。在、压缩机我们发现滚针轴承的应用。

滚针轴承

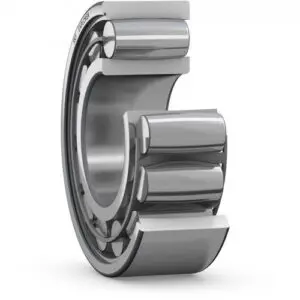

(v) CARB环形滚子轴承:

MangusKellstrom于1995年发明了CARB轴承。这种CARB环形滚子轴承的关键特征是其曲率半径远远大于其可能的球面半径。

碳水化合物环形滚子轴承

也读

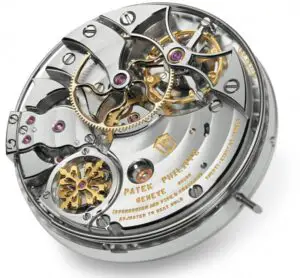

3.宝石轴承:

宝石轴承的主要特点是将金属主轴变成镶有宝石的枢轴孔。宝石轴承的好处是重量小,以及尺寸,低摩擦和他们的工作能力,没有任何润滑。如果给定的负载不是轴向的,那么不建议使用宝石轴承。这些轴承是由蓝宝石或合成红宝石。它们的大小可以扩展到10毫米,它们可以处理500克的重量。

宝石轴承

宝石轴承的应用:

  • 宝石轴承用于机械手表。
  • 它们还应用于测量仪器,如陀螺仪、检流计、涡轮流量计、表盘指示器等。

4.流体轴承:

流体轴承是一种特殊类型的轴承,其中没有滑动摩擦,磨损或任何振动。

流体轴承有静水和动水两种类型。

(一)流体动力轴承:

该轴承依赖于轴上的流体部分来对其表面之间的流体加压。这种类型的轴承一般用于电动机、水轮发电机、冷却泵等。

静压流体轴承:

静压流体轴承的重要特点是它们可以在低速下处理重负荷。它们是更耐用的轴承,因此,它们有更长的寿命。另一个优点是摩擦很小。

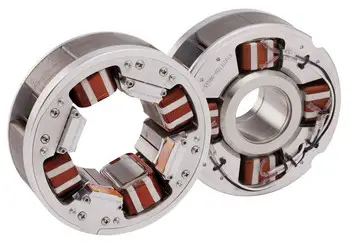

5.磁轴承:

磁轴承

图片来源

在磁轴承中,利用磁悬浮的现象来支撑负载。压缩机、涡轮机、泵、电机以及发电机都使用磁力轴承。如今,它们被广泛应用于人造心脏。这样的公司同步磁力轴承沃基夏磁力轴承, S2M是最受欢迎的磁力轴承制造商。磁轴承的未来范围是非常光明的,因为目前正在对这些轴承进行大量的研究和实验。这种轴承的主要范围是在磁悬浮列车领域。磁轴承有两种类型——主动磁轴承和被动磁轴承。

以下是磁力轴承的优点:

  • 它们的摩擦力很小
  • 磁轴承是在真空中使用的,它们可以在没有任何润滑的情况下运行。

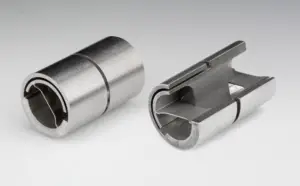

6.挠曲轴承:

挠曲轴承

在挠性轴承中,柔性元件的制造方式使其适用于特定的自由度。弯曲轴承是有益的,因为他们是简单的,廉价的,并表现出低摩擦。它们的应用非常有限。

因此,在本文中,我们介绍了六种类型的轴承。我们希望你能从这篇文章中获得纯粹的价值和知识。感谢阅读这篇文章,不要忘记分享这篇文章!
