刨床:定义,零件,工作和操作

刨床的定义:

刨床是一种用于生产精确平面和切割槽的机床。它类似于塑形机,但在尺寸上,刨床更大。工件槽在这里从一点移动到另一点进行操作,而在成型机中,工件槽处于静止位置。

我们在这里使用的工具是单点刀具我已经详细讲过了检查这些文章。

刨床是边沁将军发明的。它是世界上重要的机床之一18新利网页版

刨床零件:

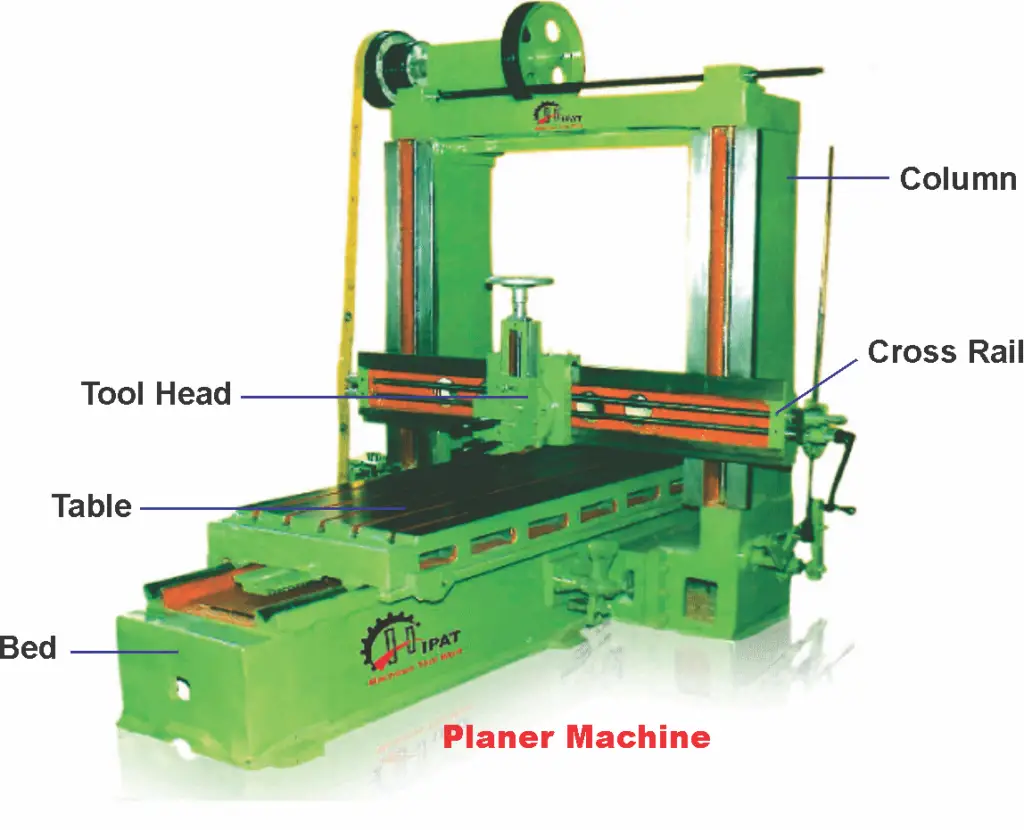

什么是刨床

一台规划机由以下部分组成:

  • 床上
  • 自由式的支持
  • 表格
  • 横梁
  • 工作台
  • 工具头
  • 垂直刀头
  • 给料机械
  • 表驱动

床:

床是机器的刚性部分,所有的部件都在上面。这是非常大的尺寸和重量。

立柱/外壳:

它也被称为立柱,是刚性的盒状垂直结构,放置在床的两侧并固定在床上。这里还有滑轮和齿轮。

表:

它支持工作,并随着床的方式往复。这张桌子是用优质铸铁制成的。这里的表上表面零件是非常精细和准确的,因为我们在这里固定工件的规划操作。

横梁:

在横轨中,工具架安装在我们可以固定工具以便操作的地方。它连接两个壳体之间,也为壳体提供支撑。

工具头:

这里的工具(单点刀具)是固定的。

还读:

工作原理

  • 刨床的工作原理与刨床是一样的刨机这是一个快速返回运动机构。
  • 当工件向前移动时,向前冲程完成,当工件向后移动时,返回冲程完成。在向前的冲程中,材料被切割,而在向后的冲程中,材料不被切割。

工作原理:

  • 此时刀头处于静止位置,工件可移动。
  • 在刀头部分,我们固定单点刀具,在工作台上,我们固定这里的工件。
  • 我们提供动力,工作台向前移动,在刀具的帮助下,它切割材料,再次返回,这被称为回程。
  • 直到或除非你改变它,旋转将向前和向后行程。

为了更好地解释计划机器是如何工作的。观看视频:

刨床操作:

  • 操作在这里执行去除材料,就像我们在塑形机中做的那样,但主要的事情是,在塑形机中只有一个切割部分,而在Planner机器中有多个切割部分,提供了更大的表面光洁度和快速工作,以获得平坦的表面结果。

这里我们执行两个操作

  1. 垂直平坦和
  2. 水平平面规划操作。

垂直平操作:

  • 当我们在刨平机床上进行垂直平操作时,通过沿横轨水平调整鞍座,直到刀具处于给定所需切削深度的位置,来刨平工件。垂直滑块垂直于刨床工作台进行调整,胶圈在一个方向上旋转,以便在返回行程期间工具将摆动出加工表面。

水平平操作:

  • 我们在刨床上进行水平平面操作时,工件随工作台作往复运动,刀具横向进给进行操作。

还读:

刨床种类:

这些是刨床的一般类型:

  • 标准或双壳刨床
  • 开放的一面
  • 坑刨床
  • 分台式刨床和
  • 刨边机

标准或双壳刨床:

  • 该刨床是车间中使用最广泛的刨床。
  • 这是一种老式机器。

开放的一面:

  • 这台机器用于加工宽工件。

刨坑机:

  • 它在结构上是刚性的。在这种情况下,桌子是静止的,承载横轨的柱子在安装在桌子两侧的巨大水平轨道上往复运动。
  • 坑式刨床适用于加工标准刨床无法支撑的非常大的工件。

分割台式刨床:

  • 分体式龙门刨床在床上有两个工作台,可以单独或一起往复,也可以在需要时连接在一起。
  • 用于连续批量生产。
  • 这种类型的设计节省了设置工作时的大量空闲时间。在规划机床台上设置大量相同的工件需要相当长的时间。
  • 安装所需的时间可能与加工所需的时间一样多。

优势

以下是刨床的优点:

  • 提供更好的表面光洁度。
  • 低维护。
  • 良好的精度
  • 同时使用2或3个刀具(单点刀具),这对快速获得工作非常好。
  • 这里的主要优点是我们可以一次使用一种工具。

缺点

以下是Planner Machine的一些缺点:

  • 代价很高。
  • 只有一种刀具,使用单点刀具。
  • 操作机器的熟练工人(必须有机器知识)
  • 耗电量更大。

规划机的应用:

Planner Machine的优点如下:

  • 使用这台机器可以产生良好的平面。
  • 刨床一次可以从工件上去除大量的材料,精度很高,因为这里安装了多个工具。
  • 更多的切割槽。
  • 也可用于角度切割。
